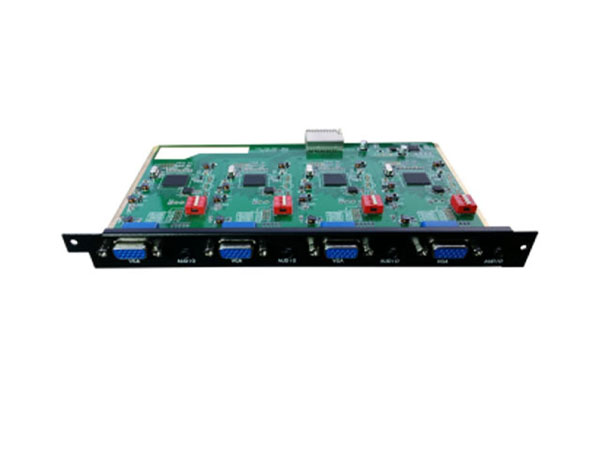

无缝矩阵4路VGA、音频输入卡

产品特点：
1、支持4路VGA视频接口和3.5mm模拟音频接口输入；
2、支持多格式信号输出，可支持VGA、CVBS、YPbPr任意一种信号；
3、支持快速无缝切换，无闪烁，无黑屏；
4、支持断电现场切换记忆保护功能，特有ESD静电保护功能；
5、支持模拟音频输出；
6、支持倍线功能，最高分辨率支持1080P；
7、即插即用，无需软件，无需驱动。
产品参数：
复合视频CVBS：
1、增益：0dB；
2、带宽：150MHz @ -3dB；
3、微分相位误差：0.1°,3.58-4.43 MHz；
4、微分增益误差时：0.1% , 3.58-4.43 MHz；
5、信号强度：1Vpp ；
6、最小/最大电平：模拟信号: -2V/+2V；
7、输入阻抗：75 Ω；
8、回波损耗：<-30dB@5MHz。
分量视频YPbPr：
1、增益：0dB；
2、带宽：350MHz @ -3dB；
3、微分相位误差：0.1°,3.58-4.43 MHz；
4、微分增益误差时：0.1% , 3.58-4.43 MHz；
5、信号强度：1Vpp :（分量视频中的Y）；0.3Vpp: (分量视频中的Pb Pr/CbCr )；
6、最小/最大电平：模拟信号: -2V/+2V；
7、输入阻抗：75 Ω；
8、回波损耗：<-30dB@5MHz。
VGA视频：
1、增益：0dB；
2、带宽：380 MHZ；
3、信号强度：0.63Vpp 到 0.9 Vpp；
4、最小/最大电平：RGB信号:0V/1.0V；HV信号：0V/5.0V；
5、输入阻抗：75 Ω；
6、回波损耗：<-30dB@5MHz。
VGA同步信号：
1、输入/输出信号类型：RGBHV、RGBS、RGsB、RsGsBs；
2、最大传输延时：水平:90ns  垂直:160ns；
3、最大上升/下降时间：4ns。
